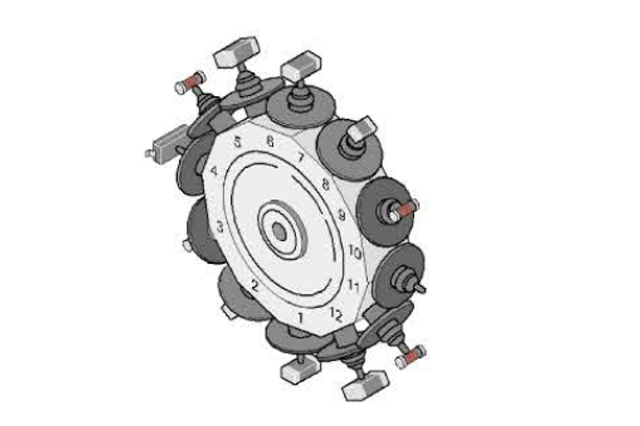

西门子贴片机 D4i 凭借其卓越性能在电子制造领域占据重要地位，而其中的 CPP 贴片头 12 吸嘴更是具备一系列强大且实用的功能，为高效、精准的贴片作业提供坚实保障。

一、西门子贴片机D4i CPP12贴片头照相机功能

配备的照相机作为视觉系统的关键组件，在贴片流程中起着不可或缺的定位作用。当 12 吸嘴吸取元件后，照相机迅速对元件进行拍摄，通过先进的数字图像处理技术，将拍摄到的元件图像与预先存储在系统中的标准图像进行比对分析。依据两者的差异，精确计算出元件在 X、Y 轴方向的位置偏差以及旋转角度偏差，进而为贴装头提供精准的位置调整数据，确保元件能够准确无误地贴装到 PCB 板的指定位置，极大地提高了贴片的精度，有效降低了因位置偏差导致的不良率。

二、西门子贴片机D4i CPP12贴片头真空传感器功能

真空传感器紧密监测 12 吸嘴在吸取元件过程中的真空度变化情况。在吸嘴接触元件并开始吸取时，真空系统启动，真空度逐渐上升。真空传感器实时反馈真空度数值，一旦真空度达到系统预设的阈值，表明元件已被成功吸附，此时系统判定吸取动作有效。反之，若真空度无法达到标准值，系统则会立即发出警报，提示可能存在元件未被吸起、吸嘴堵塞或真空系统泄漏等问题，操作人员可及时进行排查与处理，避免因元件吸取异常而导致后续的贴片错误，保障了贴片过程的稳定性与可靠性。

三、西门子贴片机D4i CPP12贴片头压力测量功能

压力测量装置负责监测贴装过程中吸嘴对元件施加的压力。在元件贴装到 PCB 板的瞬间，压力传感器精确感知压力变化，并将数据传输至控制系统。通过对压力的精准控制，一方面能够确保元件与 PCB 板上的焊盘实现良好的电气连接，避免因压力过小导致接触不良；另一方面，又可防止压力过大对元件或 PCB 板造成损坏，尤其对于一些较为脆弱的精密元件，压力测量功能的精准调控显得尤为重要，有助于提升产品的焊接质量与整体性能。

四、西门子贴片机D4i CPP12贴片头PCB 翘曲度检测功能

在贴片作业前，系统可利用 12 吸嘴或辅助传感器对 PCB 板的翘曲度进行检测。通过测量 PCB 板不同位置的高度信息，计算出其翘曲程度。当检测到 PCB 板存在翘曲时，系统能够根据翘曲数据对贴装头的运动轨迹进行实时补偿调整。例如，对于向上翘曲的区域，贴装头在贴装时适当增加下降的距离，以确保元件能够与焊盘充分接触；对于向下凹陷的区域，则相应减少下降距离，防止元件受到过度挤压。这一功能有效克服了 PCB 翘曲对贴片精度的影响，提高了在不同 PCB 板条件下的贴片成功率。

五、西门子贴片机D4i CPP12贴片头元件检查功能

在元件吸取后和贴装前，照相机与相关检测算法协同工作，对元件进行全方位的检查。不仅能够检测元件的尺寸是否符合标准，如长度、宽度、厚度等，还能识别元件的形状是否正确，以及判断元件表面是否存在缺陷，如裂纹、缺角、污染等。一旦发现元件存在问题，系统立即将该元件标记为不合格，并控制吸嘴将其放置到指定的废料回收位置，避免不合格元件进入贴装环节，从而保证了产品的质量，减少了因使用不良元件而导致的返工与报废成本。

六、西门子贴片机D4i CPP12贴片头每个元件单独测量功能

12 吸嘴中的每一个吸嘴在吸取元件后，均可独立对所吸取的元件进行相关参数的测量。例如，针对每个元件的吸取位置偏差、吸取时的真空度、元件的尺寸和形状等参数，都能进行单独且精准的测量与记录。这种精细化的测量方式使得系统能够对每个元件的贴装过程进行详细的监控与分析，当出现贴片问题时，能够快速准确地定位到具体是哪个吸嘴所吸取的元件出现异常，便于操作人员及时进行针对性的调整与维护，大大提高了生产过程中的故障排查效率，保障了生产线的持续稳定运行。
