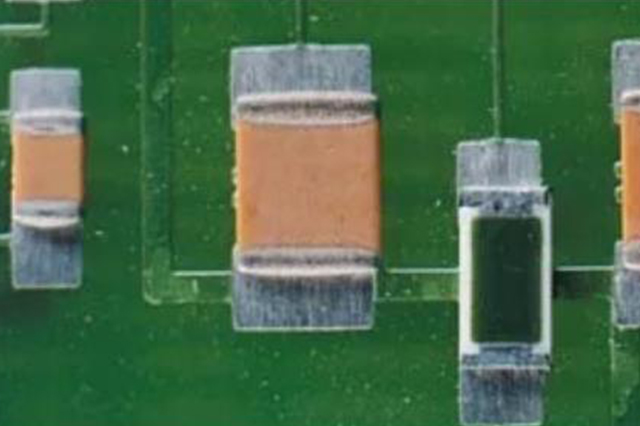

在表面贴装技术(SMT)中，中心偏移(Component Centering Offset)是指元器件贴装位置与其焊盘设计中心位置之间的偏差。这种偏移可能由多种因素引起，包括设备精度、PCB制造公差、元器件公差等。

一、IPCA标准概述

IPCA(国际电子工业联接协会)标准中关于中心偏移的要求主要体现在以下标准中：

IPC-A-610G《电子组件的可接受性》

IPC-7351B《表面贴装设计和焊盘图形标准通用要求》

二、中心偏移的可接受标准

根据IPCA标准，中心偏移的可接受性主要取决于元器件类型和焊端/引脚类型：

（一）矩形/圆柱形无源元件(如电阻、电容)

等级 最大允许偏移

1级 50%焊端宽度或W(取较小者)

2级 50%焊端宽度或W(取较小者)

3级 25%焊端宽度或W(取较小者)

注：W为焊盘宽度

（二）翼形引脚器件(如SOIC、QFP等)

等级 最大允许偏移

1级 50%引脚宽度或W(取较小者)

2级 50%引脚宽度或W(取较小者)

3级 25%引脚宽度或W(取较小者)

（三）球形引脚器件(如BGA、CSP等)

等级 最大允许偏移

1级 25%球径

2级 20%球径

3级 15%球径

（四）测量方法

IPCA标准推荐的测量方法包括：

光学测量系统(2D/3D AOI)

显微镜配合测量软件

X-ray检测(针对BGA等隐藏焊点)

测量时应以元器件焊端/引脚与焊盘的重叠部分作为评估依据。

三、影响因素及改善措施

（一）主要影响因素

贴片机精度

PCB制造公差

焊盘设计合理性

元器件封装一致性

工艺参数设置

（二）改善措施

定期校准贴片设备

优化焊盘设计(参考IPC-7351)

控制来料质量

优化贴装工艺参数

实施SPC过程控制

四、特殊情况的处理

对于高可靠性要求的应用(如汽车电子、航空航天)，即使满足IPCA 3级标准，也可能需要执行更严格的企业内部标准。建议针对关键器件制定专项控制标准。

五、记录与追溯

IPCA标准建议对中心偏移数据进行记录和统计过程控制(SPC)，以实现过程能力的持续改进和问题的可追溯性
