在现代电子制造领域，西门子贴片机TX2i作为核心设备，其贴片头的性能直接影响着生产效率和产品质量。西门子贴片机的 CPP 贴片头以其独特的设计和先进的技术，在行业中占据着重要地位。

一、独特的段位器布局

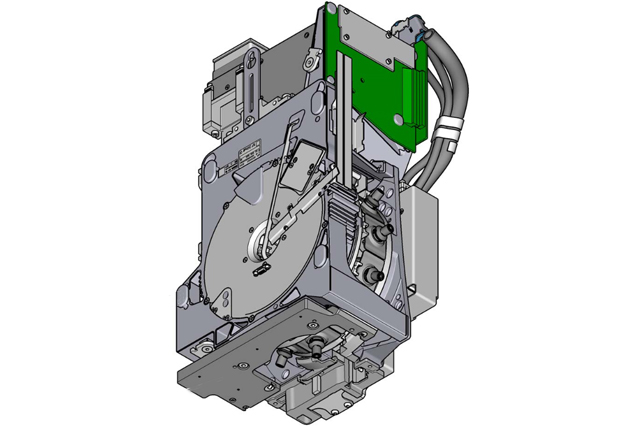

西门子贴片机TX2i CPP 贴片头的 12 个段位器呈星型排列，这种布局为其高效运作奠定了基础。高转矩马达驱动星型绕水平轴（即星型轴）旋转，确保了整个贴片头在运行过程中的稳定性和精准度。每个段位器都配备了独立的 DP 驱动装置，专门用于旋转吸嘴。这一设计突破了传统贴片头的限制，使得单贴片头工作站上的吸嘴无需事先旋转到特定位置，而是能够在任意时刻相互独立地旋转至贴片位置。这种高度的自主性极大地提升了贴片的灵活性和效率，无论是面对复杂的贴片任务，还是多样化的元件需求，CPP 贴片头都能轻松应对。

二、先进的真空系统

每个段位器都拥有独立的真空发生器，这一创新设计带来了诸多优势。一方面，它显著减少了真空和吹气压力之间的切换时间。在传统的贴片头中，真空和吹气压力的切换往往需要一定的时间，这在一定程度上限制了贴片速度。而 西门子贴片机TX2i CPP 贴片头的独立真空发生器设计，使得每个吸嘴的真空控制更加迅速和精准，大大缩短了切换时间，提高了贴片效率。另一方面，独立真空发生器还可以在保持电路中对每个独立吸嘴进行真空检查。这一功能对于确保贴片质量至关重要，通过实时监测吸嘴的真空状态，能够及时发现并解决潜在的问题，避免因真空问题导致的元件拾取失败或贴片错误。

三、精准的 Z 驱动装置

段位器的 Z 驱动装置采用了带有线性行程测量系统的线性马达，具备极高的精度。在拾取和贴片位置，Z 驱动装置精确地控制段位器上下垂直运动。这种高精度的运动控制确保了吸嘴能够准确地到达元件拾取位置，并在贴片时将元件精准地放置在目标位置上。无论是对于微小的 01005 元件，还是较大尺寸的元件，CPP 贴片头的 Z 驱动装置都能保证在 ±0.01mm 的精度范围内完成拾取和贴片操作，为高质量的贴片生产提供了坚实保障。

四、集成的数字元件摄像机

与所有其他 SIPLACE 收集贴片头一样，CPP 贴片头集成了数字元件摄像机。这一集成设计消除了因元件光学对中而产生的额外行程，极大地提高了处理速度。在传统的贴片机中，元件在被拾取后，通常需要额外的行程将其移动到光学对中系统处进行对中，这不仅增加了贴片时间，还可能引入误差。而 CPP 贴片头的数字元件摄像机直接集成在贴片头中，吸嘴拾取元件后，数字元件摄像机能够立即对元件进行光学对中，无需额外的行程，从而显著提高了贴片速度和精度。同时，该摄像机还具备高分辨率和图像处理能力，能够准确识别各种类型的元件，确保贴片过程的准确性。

五、灵敏的元件传感器

贴片头底部的元件传感器是 CPP 贴片头的又一重要组成部分。它能够精确测量处于拾取 / 贴片位置的元件。在 Z 轴每次移动时，元件传感器可以在吸嘴尖端执行测量，不仅能够确定吸嘴上是否有元件，还能精确测量该元件的具体高度。这一功能对于确保贴片质量具有重要意义，通过实时监测元件的状态和高度，能够及时调整贴片参数，避免因元件高度不一致或吸嘴未成功拾取元件而导致的贴片错误。例如，当元件传感器检测到吸嘴上没有元件时，贴片机可以立即停止当前操作，进行重新拾取，避免了空贴现象的发生；当检测到元件高度异常时，可以调整贴片压力，确保元件能够牢固地贴装在电路板上。
