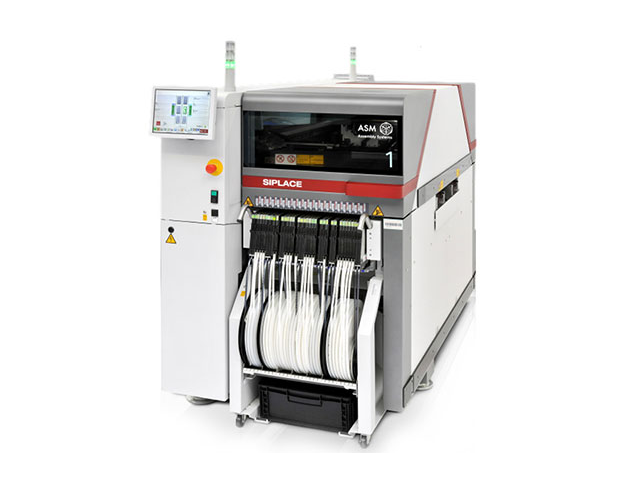

ASMPT TX系列贴片机的PCB传送导轨系统采用模块化设计，由输入段、处理段与输出段三部分组成，实现印制电路板在设备内部的高效、精准传输。
1. 缓冲区设计
输入段与输出段各设置有两片区域，可作为印制电路板缓冲区。该设计允许在换料或工艺调整期间维持PCB流动连续性，提升设备整体利用率。
2. 传输驱动与感应控制
驱动方式：传送带由无电刷直流马达驱动，具备低噪声、高响应速度及长寿命特点。
位置监控：采用光障传感器对PCB运输过程进行监控与控制。
定位与夹紧：
PCB抵达贴片区并通过光障后被制动。系统通过激光光障精准记录PCB位置。当PCB到达目标位置后，传送带停止，并由下方向上夹紧机构固定PCB，确保贴片过程中无位移。
3. 高度一致的贴片工艺
贴片头与PCB顶部间距恒定：无论PCB厚度差异，其顶部到贴片头的距离保持不变，确保贴片速率不受板厚影响。
成像系统优化：PCB表面到PCB摄像机的距离固定，摄像机始终以相同焦距获取清晰图像，基准点轮廓可精确映射至CCD芯片，提升识别稳定性与贴装精度。
4. 导轨宽度自动调节
传送导轨宽度由集成控制电路设定并监控，支持程序调用不同宽度参数。
控制电路驱动宽度调节马达至目标位置，宽度调整独立于贴片机其他模块，不依赖贴片头或供料器单元，切换产品时可并行执行，减少转换时间。
5. 高度可调与生产线集成
高度可调：传送导轨支持选择900 mm、930 mm、950 mm三种高度，便于集成到不同规格的生产线中，标准出厂高度为930 mm。
设备间通信：各贴片机PCB传送导轨之间采用SMEMA接口进行通信，实现上下游设备联动控制，确保生产线传输同步与安全互锁。
